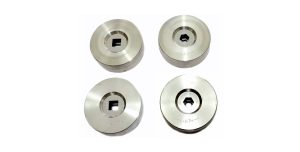

Özel Şekilli Haddeler

Özel Şekilli Haddeler; modern endüstriyel tasarım, standart dairesel kesitlerin ötesinde, belirli fonksiyonel ve mekanik avantajlar sunan karmaşık geometrilere sahip tellere artan bir talep göstermektedir. Kare, altıgen, dikdörtgen veya tamamen projeye özgü profillerin üretimi, profil çekme (shape drawing) olarak bilinen, son derece sofistike bir mühendislik disiplinidir. Bu süreç, sadece bir kalıptan ibaret olmayıp, malzeme biliminin, metal şekillendirme teorisinin ve hassas imalat teknolojilerinin birleşimini gerektirir. HADDESAN olarak, bu zorlu alanda derin bir uzmanlık ve tecrübe ile müşterilerimize sadece bir ürün değil, entegre bir mühendislik çözümü sunuyoruz.

Özel Şekilli Haddeler

Özel Şekilli (Profil) Çekme Haddeler

Mühendislik, Tasarım ve İleri İmalat Teknolojileri

1. Profil Çekmenin Mühendislik Temelleri: Paso Dizaynı Sanatı

Profil çekmenin başarısındaki en kritik faktör, paso dizaynı (pass design) veya kalibrasyon serisidir. Yuvarlak kesitli bir teli tek bir adımda karmaşık bir profile dönüştürmek, malzemede aşırı iç gerilimlere, köşe çatlaklarına ve heterojen bir mikro yapıya neden olacağı için imkansızdır ([1] Lange, K. (Ed.). (1985). Handbook of Metal Forming). Özel Şekilli Haddeler

• Bilimsel Prensip: Başarılı bir profil çekme işlemi, telin kesitini kademeli olarak nihai forma yaklaştıran, birbiriyle uyumlu bir dizi haddenin tasarlanmasını gerektirir. Bu süreçte amaç, malzemenin homojen bir şekilde akmasını sağlamak ve her bir pasodaki alan daralma oranını (% reduction of area) dikkatlice kontrol etmektir. Yanlış bir paso dizaynı, malzemenin belirli bölgelerde (özellikle köşelerde) daha fazla deforme olmasına ve “ölü bölgeler” (dead zones) oluşmasına yol açarak ürünün mekanik bütünlüğünü tehlikeye atar ([2] Avitzur, B. (1987). Metal Forming: Processes and Analysis).
• Mühendislik Yaklaşımı: HADDESAN mühendisleri, Sonlu Elemanlar Analizi (FEA) gibi modern simülasyon araçlarından da faydalanarak, çekilecek malzemenin mekanik özelliklerine (akma gerilmesi, pekleşme katsayısı vb.) göre en uygun paso sayısını, her bir pasodaki hadde geometrisini ve redüksiyon oranını titizlikle tasarlar.

2. Malzeme Seçimi: Yüksek Stres Koşulları İçin Tungsten Karbür

Profil çekme işlemi, özellikle keskin köşelerde ve dar radyüslü bölgelerde muazzam bir gerilim yoğunlaşmasına neden olur. Bu nedenle, hadde malzemesi olarak en yüksek basınç dayanımına ve aşınma direncine sahip materyallerin kullanılması zorunludur.

• Tungsten Karbür (TC): Bu uygulama için endüstri standardı, yüksek sertlikteki Volfram Karbür (WC) taneciklerinin tok bir Kobalt (Co) matrisi içinde sinterlenmesiyle elde edilen Tungsten Karbür’dür. Yüksek basınç mukavemeti, TC’nin profilin keskin hatlarını deforme olmadan korumasını sağlarken, üstün aşınma direnci dar toleransların uzun üretim süreçleri boyunca korunmasını garanti eder ([3] Upadhyaya, G. S. (2001). Cemented Tungsten Carbides: Production, Properties, and Testing).

3. İleri İmalat Teknolojileri

Özel şekilli haddelerin karmaşık iç geometrileri, mikron seviyesinde hassasiyet gerektiren ileri imalat teknolojileri kullanılarak üretilir:

• Elektro-Erozyon (EDM – Electrical Discharge Machining): Özellikle keskin iç köşeler ve karmaşık profillerin işlenmesinde kullanılır. Bu teknikte, elektrik deşarjları (kıvılcımlar) kullanılarak malzemeden talaş kaldırılır. Temassız bir işlem olduğu için, son derece sert olan TC malzemesi üzerinde herhangi bir mekanik stres yaratmadan hassas şekillendirme yapılmasını sağlar.
• Hassas CNC Taşlama: Elmas taşlama diskleri kullanılarak, bilgisayar kontrollü (CNC) tezgahlarda profilin son ölçüleri ve yüzey kalitesi elde edilir. Özel Şekilli Haddeler

4. Uygulama Alanları: Fonksiyonel ve Yenilikçi Çözümler

Özel şekilli teller, sayısız endüstride standart yuvarlak tellerin sunamadığı çözümleri mümkün kılar:

• Otomotiv Sanayii: Silecek mekanizmaları, vites kutusu bileşenleri, koltuk rayları ve özel yaylı klipsler (kare, dikdörtgen, D-şekilli profiller).
• Elektrik ve Elektronik: Elektrik motoru ve trafo sargıları (kare/dikdörtgen profillerle daha iyi sargı yoğunluğu elde edilir), konnektör pinleri, şalt cihazı bileşenleri.
• Bağlantı Elemanları: Cıvata ve somun üretiminde kullanılan altıgen kesitli tellerin imalatı.
• Enerji Sektörü: Rüzgar türbinleri ve diğer enerji sistemlerindeki özel profilli yapısal bileşenler.
• Medikal Sektörü: Ortopedik implantlar (örneğin, kemik vidaları için altıgen profiller) ve cerrahi aletler. Özel Şekilli Haddeler

Sonuç

Özel şekilli çekme haddeleri, bir üreticinin standartların ötesindeki mühendislik ve imalat kabiliyetinin en somut göstergesidir. Başarı, sadece son kalıbı üretmekle değil, filmaşinden nihai ürüne giden tüm süreci bilimsel bir yaklaşımla tasarlamakla mümkündür. HADDESAN olarak bizler, bu alandaki derin tecrübemiz ve teknolojik altyapımız ile müşterilerimizin en yenilikçi ve zorlu projelerinde bir tedarikçiden öte, güvenilir bir mühendislik ve çözüm ortağı olarak yer almaktayız. Hemen bize ulaşın!

Referanslar

[1] Lange, K. (Ed.). (1985). Handbook of Metal Forming. McGraw-Hill.
[2] Avitzur, B. (1987). Metal Forming: Processes and Analysis. R. E. Krieger Publishing Company.
[3] Upadhyaya, G. S. (2001). Cemented Tungsten Carbides: Production, Properties, and Testing. Noyes Publications.
[4] Wright, R. N. (2011). Wire Technology: Process Engineering and Metallurgy. Butterworth-Heinemann.
[5] ASM Handbook, Volume 14B: Metalworking: Sheet Forming.* (2006). ASM International.*
