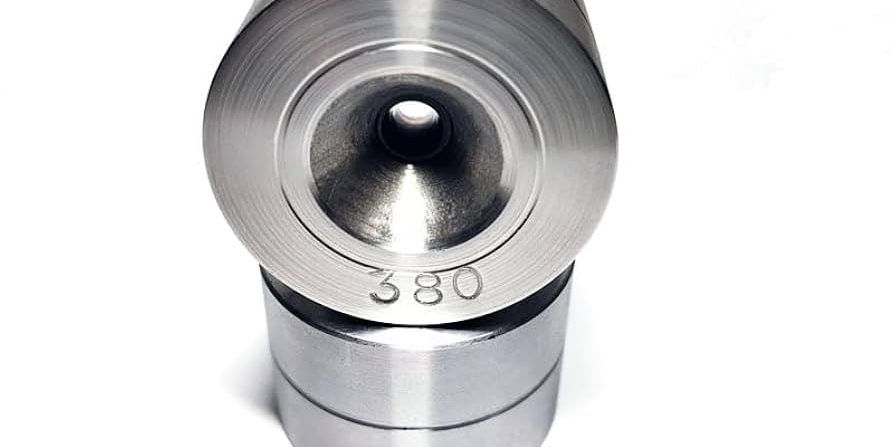

Tel Çekme Haddesi Optimizasyonu

Tel çekme haddesi optimizasyonu hakkında bilimsel bir makale hazırladık. Meraklısının istifade edebileceğini umuyor, iyi okumalar diliyoruz.

Tel Çekme Haddesi Optimizasyonu; Malzeme, Geometri ve Proses Optimizasyonu

Bölüm 1: Tel Çekme Prosesinin Termodinamik ve Mekanik Temelleri

Tel çekme, metal şekillendirme teknolojilerinin temel taşlarından biridir ve modern endüstrinin sayısız alanında kullanılan tellerin üretiminde vazgeçilmez bir rol oynar. Bu prosesin etkinliği ve üretilen telin kalitesi, temel termodinamik ve mekanik prensiplerin derinlemesine anlaşılmasına bağlıdır. Bu bölüm, tel çekme işleminin bilimsel altyapısını, plastik deformasyon mekanizmalarından soğuk işlemenin mikroyapısal sonuçlarına, kritik proses parametrelerinden yağlamanın tribolojik rolüne kadar kapsamlı bir şekilde ele alarak, ilerleyen bölümlerde incelenecek olan hadde çeşitleri ve seçim kriterleri için sağlam bir teorik zemin oluşturmayı amaçlamaktadır.

Tel Çekme Haddesi Optimizasyonu

1.1. Plastik Deformasyon Prensipleri: Çekme Kuvveti ve Dolaylı Basınç

Tel çekme, metalik bir çubuk veya telin, kesit alanını küçültmek ve boyunu uzatmak amacıyla “hadde” veya “matris” olarak adlandırılan bir kalıbın içerisinden geçirilerek deforme edildiği bir plastik şekillendirme işlemidir.¹ Prosesin temel prensibi, malzemenin hadde çıkışından bir kuvvetle tutulup çekilmesine dayanır. Bu özellik, prosesi, malzemenin bir takoz vasıtasıyla kalıba itildiği ekstrüzyon işleminden temel olarak ayırır.⁴

Çekme işlemi sırasında, telin hareket yönünde belirgin bir çekme gerilmesi (σd​) uygulanır. Ancak, tel hadde içerisindeki konik bölgede sıkıştırıldığı için, bu çekme gerilmesine ek olarak dolaylı bir basma gerilmesi de (σc​) etkin rol oynar.⁴ Bu iki gerilme durumunun birleşimi, malzemenin plastik olarak akmasını ve haddenin geometrisini almasını sağlar. Prosesin en temel yasalarından biri kütlenin korunumu ilkesidir; tel çekme sırasında metalin hacmi büyük ölçüde sabit kalır. Bu nedenle, telin kesit alanı ($A$) azaldıkça, boyu ($L$) orantılı olarak artar (Ailk​×Lilk​≈Ason​×Lson​).⁵ Prosesin mekaniğini belirleyen temel ayrım, çekme kuvvetinin uygulanma şeklidir. Çekme işleminde, uygulanabilecek maksimum kesit daralması, telin hadde çıkışındaki çekme dayanımı ile sınırlıdır; zira çekme kuvveti telin kopmasına neden olmamalıdır. Bu durum, malzemenin deformasyonla birlikte mukavemet kazanma kabiliyetini, yani pekleşmeyi, prosesin ayrılmaz ve kritik bir parçası haline getirir. Tel Çekme Haddesi Optimizasyonu

1.2. Soğuk İşlemenin Mikroyapısal Etkileri: Pekleşme ve Mekanik Özelliklerin Gelişimi

Tel çekme işlemi, büyük teller için kuvvetleri azaltmak amacıyla yüksek sıcaklıklarda gerçekleştirilebilse de, genellikle malzemenin yeniden kristalleşme sıcaklığının altında, yani oda sıcaklığında uygulanır ve bu nedenle bir “soğuk işleme” veya “soğuk şekillendirme” prosesi olarak sınıflandırılır.⁵ Soğuk şekillendirme, malzemenin mikroyapısında kalıcı değişikliklere yol açar.

Plastik deformasyon sırasında, metalin kristal yapısındaki kusurlar olan dislokasyonlar hareket eder ve çoğalır. Bu dislokasyonların birbirleriyle etkileşime girmesi ve hareketlerinin engellenmesi, malzemenin daha fazla deformasyona karşı direncinin artmasına neden olur. Bu olgu “pekleşme” (work hardening veya strain hardening) olarak bilinir.⁹ Pekleşme sonucunda, çekilen telin çekme mukavemeti ve sertliği artar, bu da son ürünün daha dayanıklı olmasını sağlar.¹⁰ Ancak bu mukavemet artışının bir bedeli vardır: malzemenin sünekliği, yani kopmadan şekil değiştirme kabiliyeti (uzama ve kesit daralması yüzdesi ile ölçülür) azalır.¹⁵ Belirli bir deformasyon seviyesinden sonra tel, daha fazla çekilemeyecek kadar kırılgan hale gelebilir. Bu noktada, malzemenin sünekliğini geri kazandırmak ve daha fazla kesit daralmasına olanak tanımak için “ara tavlama” adı verilen ısıl işlemlerin uygulanması gerekebilir.¹⁰

Soğuk çekmenin tercih edilmesinin iki temel nedeni vardır. Birincisi, pekleşme sayesinde elde edilen yüksek mukavemet, telin bir sonraki hadde tarafından kopmadan çekilebilmesi için gereklidir.⁴ İkincisi ve daha kritik olanı ise, etkin bir yağlama için gereken hidrodinamik koşulların sıcak ortamlarda sağlanmasının zorluğudur.⁴ Bu durum, prosesin termal yönetimi ve yağlama teknolojisinin, işlemin kendisi kadar önemli olduğunu göstermektedir. Tel Çekme Haddesi Optimizasyonu

1.3. Proses Parametreleri: Kesit Daralması, Çekme Hızı ve Sıcaklığın Rolü

Tel çekme prosesinin verimliliği ve sonuç ürünün kalitesi, birbiriyle yakından ilişkili üç ana parametre tarafından kontrol edilir: kesit daralması, çekme hızı ve sıcaklık.

Kesit Daralması (Redüksiyon): Telin kesit alanındaki azalma oranı olarak tanımlanır ve genellikle yüzde (%) olarak ifade edilir. Tek bir geçişte (paso) uygulanabilecek redüksiyon miktarı sınırlıdır. Tipik olarak, küçük çaplı teller için paso başına %15-25, daha büyük çaplı teller için ise %20-45 arasında bir kesit daralması uygulanır.⁵ İstenilen nihai çapa ulaşmak için telin, çapları giderek küçülen bir dizi haddeden geçirilmesi gerekir.⁵

Çekme Hızı: Modern tel çekme makineleri, özellikle ince teller için çok yüksek hızlarda çalışabilir. Çekme hızı, saniyede 50 metreye (dakikada 10,000 feet) kadar ulaşabilir.⁷ Hız, doğrudan üretim verimliliğini etkiler, ancak aynı zamanda proses sırasında ortaya çıkan ısı miktarını da artırır.

Sıcaklık: Tel çekme bir soğuk işleme prosesi olmasına rağmen, hem plastik deformasyonun kendisi hem de tel ile hadde arasındaki sürtünme, önemli miktarda ısı enerjisi açığa çıkarır.¹¹ Bu ısı, telin ve haddenin sıcaklığını artırır. Sıcaklık artışı, hadde ömrünü, yağlayıcının performansını ve telin son mekanik özelliklerini doğrudan etkileyen kritik bir faktördür.²⁰

Bu üç parametre arasında karmaşık bir denge söz konusudur. Çekme hızının artırılması üretkenliği artırır, ancak aynı zamanda sürtünme ısısını da önemli ölçüde yükseltir. Artan sıcaklık, yağlayıcının viskozitesini düşürerek etkinliğini azaltabilir ve hadde malzemesinin (özellikle Tungsten Karbür) sertliğini düşürerek aşınmasını hızlandırabilir.²⁰ Bu nedenle, her bir tel malzemesi ve çapı için, bu üç parametrenin dengelendiği optimum bir “çalışma penceresi” bulunmaktadır.

1.4. Yağlamanın Tribolojisi: Hidrodinamik, Kuru ve Islak Çekme Rejimleri

Yağlama, tel çekme prosesinin başarısı için hayati bir unsurdur. Temel amacı, tel ile hadde arasındaki sürtünmeyi en aza indirerek çekme kuvvetini düşürmek, hadde aşınmasını yavaşlatmak, üretilen telin yüzey kalitesini iyileştirmek ve oluşan ısının bir kısmını uzaklaştırmaktır.⁴ Proses sırasında hedeflenen ideal yağlama rejimi, tel yüzeyi ile hadde yüzeyi arasında tam bir sıvı filmi oluşturarak metal-metal temasını tamamen ortadan kaldıran “hidrodinamik yağlama”dır.⁴

Endüstride temel olarak iki farklı yağlama yöntemi kullanılır:

• Kuru Çekme (Dry Drawing): Bu yöntemde tel, haddeye girmeden önce sabun tozu, gres veya benzeri katı yağlayıcılar içeren bir kutudan geçirilir.⁹ Yağlayıcı, telin yüzeyine yapışarak hadde içerisine taşınır. Kuru çekme, genellikle daha kalın çaplı tellerin (özellikle çelik) ve daha yüksek redüksiyon oranlarının uygulandığı durumlarda tercih edilir.
• Islak Çekme (Wet Drawing): Bu yöntemde, haddeler ve tel, tamamen sıvı bir yağlayıcı (genellikle su bazlı emülsiyonlar veya sentetik yağlar) içerisine daldırılmıştır.⁵ Islak çekme, özellikle çok ince tellerin çekiminde, yüksek hızlarda ve üstün yüzey kalitesinin hedeflendiği uygulamalarda (örneğin bakır tel) kullanılır. Sıvı yağlayıcı, sürtünmeyi azaltmanın yanı sıra etkili bir soğutma da sağlar.

Yağlayıcı seçimi, çekilen malzemenin türüne (örneğin, çelik, bakır, alüminyum), çekme hızına ve istenen yüzey kalitesine bağlı olarak dikkatle yapılmalıdır.²² Etkin bir yağlama, sadece bir “sürtünme azaltıcı” değil, aynı zamanda bir “soğutucu”, “yüzey koruyucu” ve “aşınma önleyici” olarak çok yönlü bir işlev görür.

Tel çekme prosesi, pekleşme olgusunu hem bir avantaj hem de bir dezavantaj olarak aynı anda kullanır. Bu durum, prosesin temelindeki bir ikilemi ortaya koyar. Proses, telin mukavemetini artırmak için pekleşmeye ihtiyaç duyar; aksi takdirde, hadde çıkışında uygulanan çekme kuvveti, telin akma dayanımını aşarak kopmasına neden olur.⁴ Soğuk deformasyonla artan akma dayanımı, bir sonraki pasoda daha yüksek bir çekme kuvvetinin uygulanmasına ve dolayısıyla daha fazla kesit daralmasına olanak tanır. Ancak, bu sürecin bir sınırı vardır. Aşırı pekleşme, malzemenin sünekliğini o kadar azaltır ki, tel daha fazla şekil değiştiremeyecek kadar kırılgan hale gelir. Bu noktada, sünekliği geri kazandırmak ve prosesin devamını sağlamak için bir ara tavlama adımızorunlu hale gelir.¹⁶ Bu durum, tel çekme prosesinin özünde, malzemenin deformasyon kabiliyetinin sınırlarında çalışan, dikkatle yönetilmesi gereken bir “sertleştirme ve yumuşatma” döngüsü olduğunu kanıtlar. Bu döngü, prosesin toplam verimliliğini ve maliyetini doğrudan etkileyen temel bir mühendislik problemidir.

Bölüm 2: Tel Çekme Haddesinin Anatomisi: Geometri ve İşlevsellik

Tel çekme haddesi, basit bir delikten ibaret olmayıp, telin kontrollü bir şekilde plastik deformasyona uğramasını, etkin bir şekilde yağlanmasını ve nihai boyutuna hassas bir şekilde ulaşmasını sağlayan, mühendislik ürünü karmaşık bir iç geometriye sahip bir takımdır. Bu bölümde, standart bir tel çekme haddesinin kesiti, her bir bölgenin spesifik işlevi ve bu geometrinin proses verimliliği ile nihai ürün kalitesi üzerindeki kritik etkisi, detaylı bir teknik çizim eşliğinde incelenecektir.

2.1. Standart Hadde Kesiti ve Nomenklatürü (Detaylı Teknik Çizim ile)

Tipik bir tel çekme haddesi, “çekirdek” (nib) adı verilen sert bir malzemeden (örneğin Tungsten Karbür veya elmas) ve bu çekirdeği çevreleyen ve destekleyen daha yumuşak bir çelik “zarf”tan (casing) oluşur.²⁴ Prosesin kalbi olan çekirdeğin iç profili, genellikle beş ana bölgeye ayrılır. Bu bölgeler arasındaki geçişler, metal akışını yumuşatmak ve tel yüzeyinde kusurlara yol açabilecek partikül oluşumunu en aza indirmek için pürüzsüz bir şekilde yuvarlatılmıştır.²⁶ Hadde geometrisi, bir bütün olarak, telin kontrollü bir “akış kanalı” boyunca şekillendirilmesini sağlayan dinamik bir sistem olarak tasarlanmıştır.

Aşağıdaki teknik çizim, standart bir tel çekme haddesinin kesitini ve ana bölgelerini göstermektedir:

graph TD
    subgraph Hadde Kesiti
        direction LR
        A(Giriş Konisi / Çan) --> B(Redüksiyon Açısı / Yaklaşma Açısı);
        B --> C(Kılavuzlama Bölgesi / Yatak);
        C --> D(Arka Rahatlatma);
        D --> E(Çıkış Konisi);
    end

    subgraph Geometrik Parametreler
        direction TB
        F[Giriş Açısı (Genellikle 60°)] -- Bağlantı --> A;
        G -- Bağlantı --> B;
        H -- Bağlantı --> C;
        I -- Bağlantı --> D;
    end

    style A fill:#f9f,stroke:#333,stroke-width:2px
    style B fill:#ccf,stroke:#333,stroke-width:2px
    style C fill:#cfc,stroke:#333,stroke-width:2px
    style D fill:#fcf,stroke:#333,stroke-width:2px
    style E fill:#ff9,stroke:#333,stroke-width:2px

Şekil 1: Standart bir tel çekme haddesinin şematik kesiti ve ana bölgeleri. Her bölge, telin şekillendirilmesi, yağlanması ve boyutlandırılması sürecinde belirli bir işlevi yerine getirir.

2.2. Giriş Konisi (Çan – Bell/Entrance Cone): Yağlayıcı Akışını Yönlendirme

Haddenin en başında yer alan çan şeklindeki bu bölge, iki temel işleve hizmet eder: telin hadde merkezine doğru yönlendirilmesini sağlamak ve yağlayıcının hadde içine bir huni gibi çekilmesini kolaylaştırmak.⁷ Standart bir hadde için bu bölgenin açısı genellikle 60° civarındadır.²⁶ İdeal durumda, tel bu bölgeye sadece anlık olarak temas eder ve asıl kesit daralması burada başlamaz.¹⁸ Giriş konisi, tüm tribolojik sistemin başlangıç noktasıdır. Telin hareketiyle oluşan hidrodinamik basınç, yağlayıcıyı bu bölgeden içeri çeker ve tel ile hadde arasında koruyucu bir film tabakası oluşturmaya başlar. Yetersiz veya yanlış tasarlanmış bir giriş konisi, yağlayıcının etkin bir şekilde içeri alınmasını engelleyerek metal-metal temasını artırır. Bu durum, hem hadde yüzeyinde erken aşınmaya hem de tel yüzeyinde çiziklere ve kalite kayıplarına yol açar.

2.3. Redüksiyon Açısı (Yaklaşma Açısı – Reduction/Approach Angle): Deformasyonun Kalbi

Giriş konisinden hemen sonra gelen ve telin kesit daralmasının büyük bir kısmının gerçekleştiği bölge, redüksiyon açısı veya yaklaşma açısı olarak adlandırılır.²⁵ Bu bölge, prosesin kalbidir. Açının (genellikle toplam açı

$2\alpha$ olarak ifade edilir) büyüklüğü, uygulamaya bağlı olarak tipik olarak 6° ile 20° arasında değişir.⁴ Bu açının doğru seçimi, proses verimliliği ve tel kalitesi için kritik öneme sahiptir ve çekilen malzemenin sertliği, paso başına uygulanan redüksiyon oranı ve sürtünme koşulları gibi faktörlere bağlıdır.²⁶ Genel bir kural olarak, çelik gibi sert malzemeler daha dar açıları (örneğin 12°-16°), bakır gibi daha yumuşak malzemeler ve yüksek redüksiyon oranları ise daha geniş açıları (örneğin 16°-20°) gerektirir.²⁶

Redüksiyon açısı, iki zıt etki arasında bir denge kurar: sürtünme kuvveti ve gereksiz deformasyon işi (redundant work). Çok dar bir açı, tel ile hadde arasındaki temas yüzey alanını ve dolayısıyla sürtünme kuvvetini artırır, bu da daha yüksek çekme kuvveti gerektirir.³⁰ Tersine, çok geniş bir açı, metal akış yönünde ani bir değişiklik yaratarak telin içinde ek kesme deformasyonlarına neden olur. Bu “gereksiz deformasyon”, telin iç yapısında hasara, merkezde çatlak oluşma riskine (chevron cracking) ve çekme kuvvetinde artışa yol açabilir.³² Bu nedenle, her bir tel çekme uygulaması için çekme kuvvetini ve iç hasarı minimize eden bir “optimum açı” bulunmaktadır.³³

2.4. Kılavuzlama Bölgesi (Yatak – Bearing/Land): Boyutsal Hassasiyet ve Yüzey Kalitesi

Redüksiyon açısının hemen ardından gelen silindirik veya çok hafif konik bölge, kılavuzlama bölgesi veya yatak olarak bilinir. Bu bölgenin temel işlevi, telin nihai çapını stabilize etmek, daireselliğini sağlamak ve pürüzsüz bir yüzey kalitesi elde etmektir.⁴ Esasen bir “kalibrasyon” aracı olarak görev yapar. Yatak uzunluğu (L), genellikle nominal tel çapının (Ø) bir yüzdesi olarak ifade edilir ve tipik olarak %20 ile %60 arasında değişir.²⁶ Bu uzunluğun seçimi de bir optimizasyon problemidir. Sert malzemeler için ısı birikimini ve sürtünmeyi azaltmak amacıyla daha kısa yataklar (%25-40) tercih edilirken, yumuşak malzemelerde boyutsal kararlılığı artırmak için daha uzun yataklar (%40-60) kullanılabilir.²⁸

Çok uzun bir yatak, sürtünme kuvvetini ve dolayısıyla ısıyı gereksiz yere artırır. Bu durum, yağlayıcı filminin bozulmasına, tel yüzeyinin çizilmesine ve hatta telin kopmasına neden olabilir.²⁰ Diğer yandan, çok kısa bir yatak, telin boyutunu etkin bir şekilde kontrol edemez, telin elastik olarak geri esnemesine (springback) izin verebilir ve hadde deliğinin hızla aşınarak tolerans dışına çıkmasına yol açabilir.²⁰

2.5. Arka Rahatlatma ve Çıkış Konisi (Back Relief & Exit Cone): Stres Giderme ve Çizilmeyi Önleme

Prosesin son aşamaları olan bu iki bölge, telin haddeden güvenli bir şekilde çıkmasını sağlar. Arka rahatlatma, yatak bölgesinden hemen sonra başlayan ve dışa doğru genişleyen kısa bir konik bölgedir. Amacı, telin yatak bölgesinin keskin arka kenarına sürtünmesini ve bu kenar tarafından çizilmesini önlemektir.²⁶ Çıkış konisi ise haddenin en arka kısmını oluşturur. Bu bölge, hadde çekirdeğinin çıkışını yapısal olarak güçlendirerek mekanik bütünlüğünü korur ve aynı zamanda proses sırasında oluşan ısının, şekillendirme bölgesinden daha verimli bir şekilde uzaklaştırılmasına yardımcı olur.²⁶ Bu son bölgeler, özellikle yüksek basınç ve hızlarda çalışan sistemlerde, hem ürün kalitesini korumak hem de takım ömrünü uzatmak için kritik öneme sahiptir. Tel Çekme Haddesi Optimizasyonu

Hadde geometrisi, birbirinden bağımsız bölgelerin bir araya gelmesinden çok daha fazlasıdır; bu bölgeler birbiriyle etkileşim halinde olan dinamik bir sistem oluşturur. Bu sistemin en kritik unsurlarından biri, telin redüksiyon açısına ilk temas ettiği noktadır. Bu temas noktası, redüksiyon açısı, gelen telin çapı ve hadde çekirdeğinin kalınlığı gibi geometrik parametrelerin bir fonksiyonudur.²⁶ Eğer bu temas noktası, yatak bölgesine çok yakın bir konumda oluşursa (bu durum genellikle redüksiyon açısının uygulama için çok geniş seçilmesiyle meydana gelir), tel yüksek basınca maruz kalmadan önce yeterli bir hidrodinamik yağlayıcı filmi oluşturmak için zaman bulamaz. Bu, yağlama rejiminin “sınır yağlama”ya dönüşmesine, yani metal yüzeyleri arasında yer yer doğrudan temasa yol açar. Sınır yağlama, sürtünmeyi, lokal ısıyı ve hem abrasif hem de adhezif aşınmayı dramatik bir şekilde artırır. Sonuç olarak, temas noktasında hızla bir “aşınma halkası” oluşur. Bu halka, yatak bölgesine doğru ilerleyerek telin boyut hassasiyetini ve yüzey kalitesini bozar, haddeyi kısa sürede kullanılamaz hale getirir.²⁶ Dolayısıyla, hadde geometrisinin optimizasyonu, özünde bu kritik temas noktasını kontrol etme ve ideal yağlama koşullarını sürdürme bilimidir.

Bölüm 3: Hadde Malzemeleri: Üretim, Mikroyapı ve Performans Karakteristikleri

Tel çekme haddesinin performansı, ömrü ve sonuçta ortaya çıkan telin kalitesi, büyük ölçüde hadde çekirdeğinin yapıldığı malzemeye bağlıdır. Endüstride bu amaçla kullanılan malzemeler, yüksek sertlik, aşınma direnci, tokluk ve termal kararlılık gibi zorlu gereksinimleri karşılamak zorundadır. Bu bölümde, tel çekme haddelerinde kullanılan üç ana malzeme sınıfı – Tungsten Karbür (TC), Polikristal Elmas (PCD) ve Doğal Elmas (ND) – üretim süreçleri, mikroyapısal özellikleri ve performans karakteristikleri açısından ayrıntılı olarak incelenecektir.

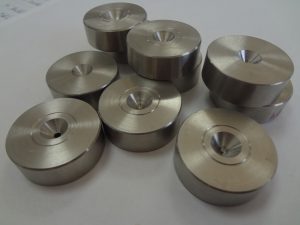

3.1. Tungsten Karbür (TC) Haddeler

3.1.1. Toz Metalurjisi Üretim Süreci ve Sinterleme

Tungsten Karbür (TC) haddeler, toz metalurjisi yöntemi kullanılarak üretilen sermet (seramik-metal kompoziti) malzemelerdir. Üretim süreci, çok ince tungsten karbür (WC) tozunun, metalik bir bağlayıcı olan kobalt (Co) tozu ile homojen bir şekilde karıştırılmasıyla başlar. Bu karışım, yüksek basınç altında istenen hadde çekirdeği şeklinde preslenir ve ardından yüksek sıcaklıkta (kobaltın erime noktasının üzerinde) bir fırında “sinterlenir”.²⁰ Sinterleme sırasında, sıvı haldeki kobalt, WC taneciklerini birbirine bağlayarak yoğun ve sert bir yapı oluşturur.²⁵ Bu süreçteki toz tane boyutu, presleme basıncı ve sinterleme koşulları gibi parametreler, son ürünün kalitesini ve mekanik özelliklerini doğrudan etkilediği için sıkı bir şekilde kontrol edilmelidir.³⁷ Yetersiz sinterleme, mikroyapıda gözeneklilik gibi kusurlara yol açarak haddenin mekanik direncini düşürebilir.³⁸

3.1.2. Kobalt (Co) Bağlayıcı Oranının Sertlik-Tokluk Dengesi Üzerindeki Etkisi

TC haddelerin mikroyapısında, son derece sert olan WC tanecikleri “iskelet” görevi görürken, daha sünek olan kobalt matrisi “bağlayıcı” rolünü üstlenir ve malzemeye tokluk (kırılma direnci) kazandırır.²⁴ Bu iki bileşenin oranı, malzemenin nihai özelliklerini belirleyen en önemli faktördür. Kobalt içeriği arttıkça, malzemenin tokluğu ve darbe direnci artar, ancak sertliği, aşınma direnci ve basma mukavemeti azalır.²⁰ Bu durum, malzeme seçiminde temel bir mühendislik ödünleşmesini (trade-off) ortaya çıkarır. Örneğin, yüksek karbonlu çelik gibi sert ve aşındırıcı tellerin çekiminde, yüksek aşınma direnci sağlamak için düşük kobalt oranına sahip sert bir TC kalitesi tercih edilir. Buna karşılık, daha büyük çaplı tellerin çekimi veya proseste darbeli yüklerin beklendiği durumlarda, haddenin kırılmasını önlemek için daha yüksek kobalt içeriğine sahip, daha tok bir kalite seçilmelidir.²⁰

3.1.3. Mikroyapısal Analiz ve Performans Özellikleri

Tungsten Karbür, çelikten üç kata kadar daha sert olabilen son derece sert bir malzemedir.⁴⁰ Yaklaşık 2870 °C gibi çok yüksek bir erime noktasına sahiptir ve bu sayede yüksek sıcaklıklarda dahi yapısal bütünlüğünü korur.⁴¹ Aynı zamanda iyi bir termal iletkenliğe sahiptir, bu da proses sırasında oluşan ısının hadde yüzeyinden uzaklaştırılmasına yardımcı olur.⁴⁰ Ancak TC’nin önemli bir sınırlılığı, artan sıcaklıkla birlikte sertliğinin azalmasıdır. Örneğin, bir TC haddenin sertliği 400 °C’de oda sıcaklığındaki değerine göre yaklaşık %30 oranında düşebilir.²⁰ Bu özellik, özellikle yüksek hızlı çekme operasyonlarında hadde aşınma oranını artıran kritik bir faktördür ve etkili soğutma sistemlerinin önemini ortaya koyar.

3.1.4. Uygulama Alanları ve Sınırlılıkları

Maliyet etkinliği ve iyi tokluk özellikleri sayesinde TC haddeler, tel çekme endüstrisinde en yaygın kullanılan hadde türüdür.⁴¹ Çelik, bakır, alüminyum gibi çok çeşitli demir ve demir dışı metallerin çekiminde başarıyla kullanılırlar. Özellikle elmas haddelerin ekonomik olmadığı daha kalın çaplı tellerin çekiminde ve darbelere karşı direncin önemli olduğu uygulamalarda vazgeçilmezdirler.⁴³ TC, “genel amaçlı” hadde malzemesi olarak kabul edilebilir; elmas haddelere göre daha düşük ömre ve daha yüksek sürtünme katsayısına sahip olmasına rağmen, daha düşük başlangıç maliyeti ve üstün darbe direnci onu birçok endüstriyel uygulama için ideal bir seçim haline getirir.

3.2. Polikristal Elmas (PCD) Haddeler

3.2.1. Yüksek Basınç/Yüksek Sıcaklık (HPHT) Sinterleme Teknolojisi

Polikristal Elmas (PCD), insan yapımı sentetik bir süper sert malzemedir. Üretimi, mikron boyutundaki sentetik elmas taneciklerinin, genellikle kobalt olan metalik bir katalizör/bağlayıcı ile karıştırılarak, Yüksek Basınç/Yüksek Sıcaklık (High Pressure/High Temperature – HPHT) koşulları altında sinterlenmesiyle gerçekleştirilir.⁴⁵ Bu proseste, 8 GPa’ya varan basınçlar ve 2400 °C’ye ulaşan sıcaklıklar kullanılarak elmasın termodinamik olarak kararlı olduğu bir ortam yaratılır.⁴⁷ Bu ekstrem koşullar altında, metalik bağlayıcı eriyerek elmas tanecikleri arasındaki boşluklara nüfuz eder ve elmas tanecikleri arasında güçlü, doğrudan interkristalin bağların oluşmasını sağlar.⁴⁶ Genellikle PCD çekirdekleri, mekanik destek sağlamak amacıyla bir tungsten karbür halka üzerine sinterlenir.²⁵

3.2.2. Mikroyapı: Elmas Taneleri ve Metalik Bağlayıcı Arayüzeyi

PCD’nin mikroyapısı, birbirine kenetlenmiş, rastgele yönelimli elmas kristallerinden ve bu kristallerin arasındaki boşlukları dolduran metalik bağlayıcı fazdan oluşur.⁴⁶ Bu rastgele kristal oryantasyonu, PCD’nin en önemli avantajlarından biridir. Doğal tek kristal elmasın aksine, PCD’de belirli kristalografik düzlemler boyunca uzanan zayıf “klivaj” düzlemleri bulunmaz. Bu izotropik yapı, haddenin her yönde homojen aşınma davranışı göstermesini sağlar ve ömrünü daha öngörülebilir kılar.²⁴ Farklı uygulamaların gereksinimlerini karşılamak üzere, farklı elmas tane boyutlarına sahip (örneğin, ince, orta, kaba) PCD kaliteleri üretilmektedir.²⁵

3.2.3. Üstün Aşınma Direnci ve Termal İletkenlik

PCD, TC’den yaklaşık 2.5 kat daha serttir ve bilinen en aşınmaya dayanıklı malzemelerden biridir.⁴⁹ Bu üstün sertlik, PCD haddelere TC haddelere kıyasla 30 ila 50 kat daha uzun bir çalışma ömrü kazandırır.⁴⁹ Ayrıca, PCD’nin düşük sürtünme katsayısı ve elmasın doğasından gelen çok yüksek termal iletkenliği, proses sırasında oluşan ısının hadde yüzeyinden hızla uzaklaştırılmasına olanak tanır.⁵⁰ Bu özellik, yağlayıcının bozulmasını önler, telin termal hasar görme riskini azaltır ve daha yüksek çekme hızlarında stabil çalışmayı mümkün kılar. Bu nedenle PCD, yüksek hızlı çekme operasyonları için TC’ye göre çok daha üstündür.

3.2.4. Maliyet-Fayda Analizi ve Endüstriyel Uygulamaları

PCD haddelerin başlangıç yatırım maliyeti, TC haddelere göre önemli ölçüde daha yüksektir.³⁹ Ancak, bu maliyet “toplam sahip olma maliyeti” perspektifinden değerlendirilmelidir. PCD’nin sunduğu çok daha uzun ömür, üretim sırasında hadde değişimi için gereken makine duruşlarını önemli ölçüde azaltır. Daha az duruş, daha az hurda, daha yüksek üretim hızları ve daha tutarlı tel kalitesi gibi avantajlar, uzun vadede toplam üretim maliyetlerini düşürür.⁴² Bu nedenlerle PCD haddeler, özellikle paslanmaz çelik, yüksek karbonlu çelik ve tungsten gibi sert ve aşındırıcı malzemelerin çekildiği yüksek hacimli üretim hatları için idealdir.⁵²

3.3. Doğal ve Sentetik Tek Kristal Elmas (ND/SSCD) Haddeler

3.3.1. Kristalografik Oryantasyonun Önemi

Doğal Elmas (ND), doğada bulunan en sert malzemedir.⁵⁴ Ancak, tek bir kristalden oluştuğu için, kristal yapısı anizotropiktir; yani özellikleri yönlere bağlı olarak değişir. Belirli kristalografik düzlemler (klivaj düzlemleri) boyunca daha kırılgandır ve daha kolay aşınabilir.²⁵ Bu nedenle, ND haddelerin üretiminde, en yüksek aşınma direncini sağlayacak şekilde elmasın kristalografik oryantasyonunun dikkatlice seçilmesi büyük önem taşır. Sentetik Tek Kristal Elmas (SSCD) haddeler de benzer özellikler gösterir ancak üretimleri daha kontrollü olduğu için daha homojen bir yapı sunabilirler.

3.3.2. Benzersiz Yüzey Pürüzsüzlüğü ve Düşük Sürtünme

Tek kristal elmas haddelerin en belirgin avantajı, neredeyse kusursuz bir yüzey pürüzsüzlüğüne parlatılabilmeleridir. Bu, mümkün olan en düşük sürtünme katsayısını ve dolayısıyla en üstün tel yüzey kalitesini sağlar.²⁵ Bu özellik, yüzey bütünlüğünün ve pürüzsüzlüğünün mutlak öncelik olduğu uygulamalar için bu haddeleri vazgeçilmez kılar.

3.3.3. Kırılganlık ve Boyut Kısıtlamaları

Tek kristal yapıları nedeniyle ND ve SSCD haddeler oldukça kırılgandır ve darbelere karşı çok hassastır.²⁴ Bu kırılganlık, kullanımlarını sınırlar. Ayrıca, büyük ve kusursuz tek kristal elmas bulmanın zorluğu ve maliyeti nedeniyle, bu haddeler genellikle 1.2 mm’den daha küçük çaptaki tellerin çekiminde kullanılır.²⁴

3.3.4. Ultra-İnce ve Değerli Metal Tellerin Çekimindeki Rolü

ND ve SSCD haddeler, sundukları benzersiz boyutsal hassasiyet ve yüzey kalitesi sayesinde, elektronik (bağlama telleri), havacılık, medikal (cerrahi iplikler, stentler) ve mücevherat (altın, platin teller) gibi yüksek teknoloji ve katma değerli endüstrilerde kullanılan ultra-ince (mikron seviyesinde) tellerin çekiminde tercih edilir.²⁴ Bu niş uygulamalarda, telin performansı ve güvenilirliği, hadde maliyetinden çok daha önemli olduğu için, elmas haddelerin yüksek maliyeti kabul edilebilir bir durumdur.

Hadde malzemelerinin evrimi, tel çekme endüstrisindeki artan hız, verimlilik ve kalite taleplerine doğrudan bir yanıt olarak görülebilir. Üretim talepleri daha yüksek çekme hızlarını gerektirdikçe ⁴⁵, hadde-tel arayüzeyinde oluşan ısı da katlanarak artmıştır.¹⁸ Bu aşırı ısı, geleneksel TC haddelerin sertliğini düşürerek ²⁰ ömürlerini kısaltmış ve sık hadde değişimleri nedeniyle ciddi üretim kayıplarına yol açmıştır. Endüstrinin bu termal darboğazı aşabilmesi için, daha yüksek termal iletkenliğe ve sıcaklık direncine sahip yeni bir malzemeye ihtiyaç duyulmuştur. PCD, tam olarak bu ihtiyaca cevap olarak geliştirilmiş ve benimsenmiştir. PCD’nin üstün termal yönetim kabiliyeti ve aşınma direnci, endüstrinin daha yüksek hızlarda stabil bir şekilde çalışmasına ve verimlilik hedeflerine ulaşmasına olanak tanımıştır.⁴⁸ Bu süreç, teknolojik ilerlemenin, endüstriyel bir zorluğu aşmak için malzeme bilimindeki yenilikleri nasıl tetiklediğinin somut bir örneğidir.

Aşağıdaki tablo, bu bölümde incelenen ana hadde malzemelerinin temel mühendislik özelliklerini karşılaştırmalı olarak özetlemektedir.

Tablo 1: Tel Çekme Haddesi Malzemelerinin Karşılaştırmalı Özellikleri

Bölüm 4: Uygulamaya Yönelik Hadde Seçimi ve Geometri Optimizasyonu

Önceki bölümlerde ele alınan teorik prensipler ve malzeme özellikleri, pratikte doğru haddeyi seçmek için bir temel oluşturur. Ancak, her tel çekme uygulaması kendine özgü zorluklar ve gereksinimler sunar. Bu bölüm, farklı tel çekme senaryoları için en uygun hadde malzemesi ve geometrisinin nasıl seçileceğine dair mühendislik kriterlerini, vaka analizlerini ve optimizasyon stratejilerini ele alarak teoriyi pratiğe dönüştürmeyi amaçlamaktadır.

4.1. Malzeme Seçim Matrisi: Çekilen Telin Türüne Göre (Yüksek Karbonlu Çelik, Bakır, Alüminyum)

Hadde malzemesi seçimi, çekilecek telin mekanik ve kimyasal özellikleri, hedeflenen üretim hacmi, istenen yüzey kalitesi ve maliyet kısıtları gibi bir dizi faktöre bağlıdır.⁴³

• Yüksek Karbonlu Çelik ve Paslanmaz Çelik: Bu malzemeler yüksek sertlikleri ve aşındırıcı doğaları nedeniyle haddeler üzerinde yoğun bir mekanik yük oluşturur. Bu tür uygulamalar için, üstün aşınma direncine sahip Polikristal Elmas (PCD) haddeler genellikle en iyi performansı ve en uzun ömrü sunar. Alternatif olarak, maliyetin daha kritik olduğu durumlarda, düşük kobalt içeriğine ve ince tane yapısına sahip, çok sert bir Tungsten Karbür (TC) kalitesi de kullanılabilir.⁴⁴
• Bakır ve Alüminyum: Bu demir dışı metaller, çeliğe göre daha yumuşak ve sünektir. Yüksek hızlı ve yüksek hacimli üretim hatlarında, PCD haddeler uzun ömürleri ve daha az makine duruşu sağlamaları nedeniyle tercih edilir. Daha düşük üretim hacimleri veya daha kalın çaplı başlangıç telleri için TC haddeler, maliyet etkin bir çözüm sunabilir.⁴⁴ Bakır telin elektriksel iletkenliği yüzey kalitesine duyarlı olduğundan, pürüzsüz ve hatasız bir yüzey sağlayan haddelerin (özellikle PCD) kullanılması önemlidir.
• İnce ve Ultra-İnce Teller: Çapın mikron seviyesinde olduğu ve yüzey kalitesinin mutlak öncelik taşıdığı uygulamalarda (örneğin, medikal teller, elektronik bağlama telleri), en düşük sürtünmeyi ve en yüksek boyutsal hassasiyeti sunan Doğal Elmas (ND) veya Sentetik Tek Kristal Elmas (SSCD) haddeler kullanılır.⁵²

Seçim süreci, temel olarak telin mekanik özellikleri (sertlik, süneklik) ile haddenin özellikleri (aşınma direnci, tokluk) arasında bir eşleştirme yapmaktır. Örneğin, yüksek karbonlu çelik hadde üzerinde yüksek abrasif (çizici) aşınmaya neden olurken, yumuşak bakır adhezif (yapışma) aşınmaya daha yatkın olabilir. Bu durum, sadece hadde malzemesini değil, aynı zamanda kullanılacak yağlayıcının türünü ve kimyasını da doğrudan etkiler.

4.2. Redüksiyon Açısı ve Yatak Uzunluğunun Optimizasyonu

Optimum hadde geometrisi, prosesin verimliliğini ve telin kalitesini en üst düzeye çıkarmak için çekme kuvveti, teldeki iç gerilmeler ve yüzey kalitesi arasında bir denge kurmayı hedefler.⁵⁷

• Redüksiyon Açısı ($2\alpha$): Bu açının optimizasyonu, sürtünme işi ile gereksiz deformasyon işi arasındaki ödünleşmeye dayanır. Daha küçük açılar, telin daha kademeli ve homojen bir şekilde deforme olmasını sağlar, bu da iç gerilmeleri ve hasar riskini azaltır; ancak telin haddeyle temas ettiği yüzey alanını artırarak sürtünme kuvvetini yükseltir.³⁰ Daha büyük açılar ise sürtünmeyi azaltır, fakat metal akışındaki ani değişiklik nedeniyle gereksiz iç deformasyonu (redundant work) ve çekme kuvvetini artırır.³¹ Yapılan çalışmalar, optimum açının, sürtünme katsayısı ve redüksiyon oranı arttıkça arttığını göstermektedir.³³ Pratik uygulamalarda çelik için yaklaşık 7°, bakır için ise 8° gibi değerler optimum olarak önerilmiştir.⁵⁹
• Yatak Uzunluğu (L): Bu bölge, telin nihai boyutunu ve daireselliğini kontrol eder. Uzunluğunun optimizasyonu, çekilen malzemenin sertliğine bağlıdır. Sert malzemeler, çekme sırasında daha fazla ısı üretme eğilimindedir. Bu ısıyı ve sürtünmeyi minimize etmek için daha kısa yatak uzunlukları (örneğin, tel çapının %25-40’ı) tercih edilir. Bakır gibi daha yumuşak malzemeler ise, daha iyi boyutsal stabilite ve yüzey kalitesi sağlamak için daha uzun yatak uzunluklarını (örneğin, tel çapının %40-60’ı) tolere edebilir.²⁵

Optimizasyon, sadece çekme kuvvetini minimize etmek gibi tek bir hedefe odaklanmamalıdır. Modern yaklaşımlar, çekme kuvveti, telde biriken hasar, nihai yüzey kalitesi ve hadde ömrü gibi birden fazla çıktıyı aynı anda dikkate alan çok amaçlı optimizasyon tekniklerini kullanır.³³

4.3. Örnek Vaka Analizi: Yüksek Karbonlu Çelik ve İnce Bakır Tel Çekimi İçin Hadde Seçim Süreçlerinin Karşılaştırılması

Bu iki farklı senaryo, hadde seçimi ve proses parametrelerinin belirlenmesindeki temel farklılıkları göstermek için ideal örneklerdir.

4.3.1. Yüksek Karbonlu Çelik Tel Çekimi

• Zorluklar: Yüksek sertlik, yüksek çekme mukavemeti, aşındırıcı yapı, yüksek çekme kuvvetleri gereksinimi.
• Hadde Malzemesi Seçimi: Yüksek aşınma direncine duyulan ihtiyaç nedeniyle PCD birincil tercihtir. Yüksek başlangıç maliyeti bir engel ise, en sert ve en ince taneli TC kalitesi (düşük kobaltlı) bir alternatif olabilir.²⁵
• Geometri Seçimi: Telin iç yapısında çatlak oluşma riskini azaltmak ve daha homojen bir deformasyon sağlamak için daha dar bir redüksiyon açısı (örneğin, 12°-16°) seçilir.²⁹ Proses sırasında oluşan yüksek ısıyı minimize etmek ve yağlayıcı bozulmasını önlemek için

  kısa bir yatak uzunluğu (örneğin, çapın %30-40’ı) kullanılır.²⁸

• Yağlama: Yüksek basınçlara dayanabilen, genellikle kalsiyum veya sodyum stearat bazlı katı (sabun tozu) yağlayıcıların kullanıldığı kuru çekme yöntemi yaygındır.¹¹

4.3.2. İnce Bakır Tel Çekimi

• Zorluklar: Yüksek süneklik, yüzey kalitesine karşı yüksek hassasiyet, yüksek çekme hızları, adhezif aşınma (yapışma) riski.
• Hadde Malzemesi Seçimi: Üstün yüzey kalitesi, uzun ömür ve yüksek hızlara uygunluk nedeniyle PCD veya SSCD/ND ideal seçimlerdir.⁴⁴ TC de kullanılabilir, ancak daha sık bakım ve değiştirme gerektirir.
• Geometri Seçimi: Malzemenin yüksek sünekliği ve genellikle uygulanan yüksek redüksiyon oranları nedeniyle daha geniş bir redüksiyon açısı (örneğin, 16°-20°) kullanılabilir.²⁹ İyi bir yüzey kalitesi ve hassas boyut kontrolü sağlamak için

  orta-uzun bir yatak uzunluğu (örneğin, çapın %40-50’si) tercih edilebilir.²⁷

• Yağlama: Hem yağlama hem de etkili soğutma sağlamak amacıyla, genellikle emülsiyon veya sentetik yağ bazlı sıvı yağlayıcıların kullanıldığı ıslak çekme yöntemi tercih edilir.⁵

Hadde seçimi, izole bir karar olarak görülemez; çekme hızı, yağlama sistemi ve paso tasarımı (her geçişteki redüksiyon miktarı) gibi diğer proses parametreleriyle sıkı sıkıya bağlıdır. Örneğin, yüksek hızlı bir tel çekme makinesine ⁵⁵ yatırım yapıp, bu hızın üreteceği termal ve mekanik yüklere dayanamayacak standart bir TC hadde ve yetersiz bir yağlama sistemi kullanmak, hem sistemin potansiyelini boşa harcamak hem de kaçınılmaz olarak erken hadde arızalarına ve üretim kayıplarına yol açmaktır. Optimum bir tel çekme hattı tasarlamak, makine, hadde malzemesi, hadde geometrisi ve yağlama sistemini bir bütün olarak ele alan bir sistem mühendisliği yaklaşımı gerektirir. Bir bileşendeki değişiklik, kaçınılmaz olarak diğerlerini de etkiler. Örneğin, daha yüksek aşınma direncine sahip PCD haddeye geçiş, daha yüksek çekme hızlarına olanak tanır. Bu yüksek hız, optimum redüksiyon açısının değişmesine neden olabilir ve yağlama sisteminden artık sadece sürtünmeyi azaltması değil, aynı zamanda çok daha etkili bir soğutma yapması beklenir.⁵⁸

Aşağıdaki tablo, farklı tel malzemeleri için hadde seçimi ve geometri parametreleri konusunda pratik bir başlangıç noktası sunmaktadır.

Tablo 2: Farklı Tel Malzemeleri İçin Önerilen Hadde Geometri Parametreleri

Bölüm 5: Hadde Ömrünü Etkileyen Faktörler: Aşınma, Arıza ve Bakım Stratejileri

Tel çekme haddeleri, üretim sürecinde yüksek stres, basınç ve sıcaklığa maruz kalan sarf malzemeleridir. Bu değerli takımların ömrünü en üst düzeye çıkarmak, üretim maliyetlerini düşürmek ve ürün kalitesini güvence altına almak için aşınma mekanizmalarını, arıza modlarını ve etkili bakım stratejilerini anlamak kritik öneme sahiptir. Bu bölüm, haddelerin neden ve nasıl bozulduğunu ve ömürlerini uzatmak için uygulanabilecek yöntemleri detaylı bir şekilde ele almaktadır.

5.1. Aşınma Mekanizmalarının Detaylı İncelenmesi

Hadde aşınması, kaçınılmaz bir süreç olup, temel olarak iki ana mekanizma ile gerçekleşir:

• Abrasif Aşınma: Bu, tel yüzeyindeki sert partiküllerin (örneğin, yetersiz temizlenmiş tufal veya pas kalıntıları) veya pekleşmiş metal parçacıklarının hadde yüzeyini çizmesiyle meydana gelir. Bu mekanizma, hadde yüzeyinde ince, uzunlamasına çizikler oluşturur.
• Adhezif Aşınma: Yüksek basınç ve sıcaklık altında, tel yüzeyi ile hadde yüzeyi arasında mikro kaynaklar (yapışma) oluşur. Telin hareketiyle bu kaynaklar kopar ve hadde yüzeyinden küçük parçacıklar sökülür. Bu durum, özellikle bakır gibi daha yumuşak metallerin çekiminde belirgindir.

Bu aşınma mekanizmalarının en tipik sonucu, redüksiyon açısı üzerinde, telin haddeye ilk temas ettiği noktada dairesel bir “aşınma halkası” (wear ring) oluşumudur.³⁸ Proses devam ettikçe, bu halka hem derinleşir hem de genişler. Aşınma yavaş yavaş yatak bölgesine doğru ilerler ve yatak bölgesine ulaştığında, telin nihai çapı büyümeye ve yüzey kalitesi bozulmaya başlar.²⁶ Bu aşınma halkasının durumu, bir haddenin ne zaman bakıma alınması gerektiğine dair en önemli görsel göstergedir.

5.2. Termal ve Mekanik Streslerin Neden Olduğu Arıza Modları: Çatlama ve Kırılma

Hadde arızaları sadece yavaş ilerleyen aşınma ile sınırlı değildir. Ani ve katastrofik arızalar da meydana gelebilir. İstatistiksel olarak, bu arızalar şu şekilde sınıflandırılabilir ⁶⁰:

• Boylamsal Çatlaklar (Longitudinal Ruptures): Kırılan haddelerin yaklaşık %75’ini oluşturan en yaygın arıza türüdür. Bu çatlakların büyük bir kısmı (%90), haddenin ömrü boyunca tekrarlanan rektifiye (taşlama) işlemleri sonucu çekirdek duvarının incelmesiyle oluşan normal bir yorulma hasarıdır.
• Enlemsel Çatlaklar (Transverse Ruptures): Toplam arızaların yaklaşık %13’ünü oluşturur. Bu tür çatlaklar genellikle mekanik kurulum hatalarından kaynaklanır. Hadde çekirdeğinin çelik zarf içine yanlış veya gevşek monte edilmesi, taban yüzeyi ile zayıf temas veya hadde bloğundaki hizalama sorunları gibi nedenler, hadde üzerinde anormal gerilmelere yol açarak enlemsel çatlakları tetikler.
• Termal Çatlama (Thermal Cracking): Yüksek hızlı çekme operasyonları sırasında oluşan yoğun ısı ve yetersiz soğutma, hadde malzemesinde ani sıcaklık değişimlerine ve termal şoklara neden olabilir. Bu durum, özellikle TC haddelerde, malzemenin yüzeyinde küçük çatlakların oluşmasına yol açabilir.²⁰ TC çekirdeği ile çelik zarfın farklı termal genleşme katsayılarına sahip olması, yüksek sıcaklıklarda zarfın çekirdek üzerindeki sıkıştırma desteğini kaybetmesine ve gerilmelerin artmasına neden olabilir, bu da çatlama riskini artırır.²⁰
• Kırılma ve Parçalanma (Chipping and Catastrophic Failure): Hatalı hizalama, aşırı redüksiyon oranları, ani gerilim artışları (snatching), yetersiz yağlama veya hadde malzemesinin kendi içindeki metalurjik kusurlar (örneğin, sinterleme sonrası kalan gözenekler) gibi nedenlerle hadde çekirdeği tamamen kırılabilir veya kenarlarından parçalar kopabilir.²⁵

5.3. Hadde Ömrünü Uzatma Teknikleri: Periyodik Bakım, Polisaj ve Rektifiye İşlemleri

Hadde ömrü, doğrusal bir “kullan-at” süreci değildir. Proaktif ve sistematik bir bakım programı ile haddelerin ömrü önemli ölçüde uzatılabilir ve maliyet tasarrufu sağlanabilir.

• Periyodik Kontrol: Hadde performansını ve ömrünü en üst düzeye çıkarmak için, haddelerin düzenli aralıklarla görsel olarak ve ölçüm aletleriyle kontrol edilmesi esastır. Büyüteç veya mikroskop ile yüzeydeki aşınma halkası, çizikler ve çatlaklar incelenmeli; mastarlar (plug gauges) ve profil ölçüm cihazları ile delik çapı, ovallik ve açıların toleranslar içinde olup olmadığı kontrol edilmelidir.²⁰
• Polisaj (Repolishing): Aşınmanın henüz hafif olduğu ve yatak bölgesini etkilemediği durumlarda, hadde yüzeyi elmas pastalar ve özel ekipmanlar kullanılarak parlatılır.⁶¹ Bu işlem, yüzey pürüzsüzlüğünü geri kazandırır, sürtünmeyi azaltır ve haddenin orijinal boyutunu koruyarak bir süre daha kullanılmasını sağlar.⁶² Düzenli polisaj, büyük aşınmaların oluşmasını önleyerek haddenin ömrünü uzatan en etkili yöntemlerden biridir.
• Rektifiye (Recutting/Resizing): Aşınma halkası yatak bölgesine ulaştığında ve telin çapı tolerans dışına çıktığında, hadde “rektifiye” edilir. Bu işlemde, aşınmış tabaka tamamen ortadan kaldırılana kadar haddenin iç profili daha büyük bir çapa taşlanır ve ardından yeniden parlatılır.⁶⁰ Bu sayede, aynı hadde çekirdeği, üretim hattında bir sonraki daha büyük çap adımı için defalarca kullanılabilir. Bu, hadde yönetiminin temelini oluşturan bir geri dönüşüm ve yeniden kullanım stratejisidir.

Bir haddenin erken arızalanması, nadiren sadece o haddeye özgü bir sorundur. Çoğu zaman, bu arıza, tüm tel çekme sistemindeki bir dengesizliğin veya uyumsuzluğun bir belirtisidir. Örneğin, operatörün gözlemlediği “enlemsel çatlak” ⁶⁰, ilk bakışta bir hadde malzemesi hatası gibi görünebilir. Ancak kök neden analizi yapıldığında, sorunun aslında üretim hattındaki “yanlış hizalanmış bir yönlendirme makarası” ³⁸ olduğu ortaya çıkabilir. Aşınmış veya yanlış konumlandırılmış bir makara, telin haddeye açılı girmesine neden olarak hadde üzerinde dengesiz bir yük dağılımı yaratır ve bu asimetrik yükleme, enlemsel çatlağı tetikler. Bu durumda, sadece arızalı haddeyi değiştirmek, yeni takılan haddenin de kısa sürede aynı şekilde bozulmasına neden olacaktır. Kalıcı çözüm, kök neden olan hizalama problemini düzeltmektir. Bu örnek, arıza analizinin sadece hasarlı bileşene değil, malzeme hazırlığından makine kurulumuna, yağlama sisteminden operatör uygulamalarına kadar tüm proses zincirine odaklanması gereken bütünsel bir yaklaşım gerektirdiğini göstermektedir.

Aşağıdaki tablo, üretim sahasında karşılaşılan yaygın hadde arıza modları için pratik bir sorun giderme kılavuzu sunmaktadır.

Tablo 3: Hadde Arıza Modları, Nedenleri ve Önleyici Tedbirler

Bölüm 6: Sonuç ve Gelecek Perspektifleri

6.1. Temel Bulguların Özeti

Bu kapsamlı inceleme, tel çekme haddelerinin, modern metal şekillendirme endüstrisinin temelini oluşturan karmaşık ve çok yönlü mühendislik araçları olduğunu ortaya koymuştur. Analiz, tel çekme prosesinin başarısının, plastik deformasyonun temel mekaniklerinden, hadde malzemelerinin mikroyapısal özelliklerine ve hadde içindeki akışı yöneten hassas geometrik tasarıma kadar bir dizi faktörün birbiriyle uyumlu bir şekilde çalışmasına bağlı olduğunu göstermiştir.

Temel bulgular şu şekilde özetlenebilir:

• Proses Mekaniği: Tel çekme, pekleşme olgusunu hem bir gereklilik (telin kopmasını önlemek için) hem de bir sınırlama (sünekliği azaltarak ara tavlama gerektirmesi) olarak kullanan, hassas bir dengeye dayalı bir soğuk şekillendirme işlemidir.
• Hadde Geometrisi: Hadde, birbirinden bağımsız bölgelerin bir toplamı değil, telin akışını, yağlanmasını ve deformasyonunu yöneten dinamik ve bütünsel bir sistemdir. Redüksiyon açısı, yatak uzunluğu ve diğer geometrik parametrelerin optimizasyonu, çekme kuvvetini, tel kalitesini ve hadde ömrünü doğrudan etkiler.
• Malzeme Bilimi: Hadde malzemelerinin evrimi (Tungsten Karbür’den Polikristal Elmas’a), endüstrinin artan hız ve verimlilik taleplerine bir yanıt olarak ortaya çıkmıştır. Her malzemenin (TC, PCD, ND) kendine özgü sertlik, tokluk, aşınma direnci ve maliyet profili, onu belirli uygulamalar için uygun kılar. Hadde seçimi, bu nedenle, çekilecek telin özellikleri ile üretim hedefleri arasında yapılan bir mühendislik ödünleşmesidir.
• Sistem Yaklaşımı: Optimum bir tel çekme operasyonu, izole kararlar yerine bir sistem mühendisliği yaklaşımı gerektirir. Hadde malzemesi, hadde geometrisi, makine kapasitesi, yağlama teknolojisi ve bakım stratejileri, birbiriyle uyumlu bir bütün olarak tasarlanmalı ve yönetilmelidir. Bir hadde arızası, genellikle tek bir bileşenin hatasından ziyade, tüm sistemdeki bir uyumsuzluğun belirtisidir.

Sonuç olarak, doğru hadde seçimi ve kullanımı; malzeme bilimi, mekanik tasarım, triboloji ve proses mühendisliği disiplinlerinin kesişiminde yer alan karmaşık bir optimizasyon problemidir. Tel Çekme Haddesi Optimizasyonu

6.2. Hadde Teknolojilerindeki Yenilikler ve Gelecek Eğilimleri

Tel çekme teknolojisi, artan verimlilik, daha yüksek kalite standartları ve yeni malzemelerin işlenmesi ihtiyacıyla sürekli olarak gelişmektedir. Gelecekte bu alanda öne çıkması beklenen bazı eğilimler şunlardır:

• Yeni Nesil Malzemeler: Geleneksel TC, PCD ve ND malzemelerinin ötesinde, yeni hadde malzemeleri üzerine araştırmalar devam etmektedir. Bunlar arasında, TC çekirdekler üzerine Nanoskalalı elmas filmlerin kaplandığı nano kaplamalı haddeler ⁵² ve belirli uygulamalarda yüksek sertlik ile kimyasal kararlılığı birleştiren

  seramik haddeler ⁵³ bulunmaktadır. Bu yeni malzemeler, maliyet ve performans arasında yeni dengeler sunarak hadde teknolojisinin uygulama alanını genişletme potansiyeline sahiptir.

• Akıllı Haddeler ve Proses İzleme: Sensör teknolojisindeki gelişmeler, sıcaklık, basınç ve titreşim gibi kritik proses parametrelerini gerçek zamanlı olarak izleyebilen “akıllı” haddelerin geliştirilmesine olanak tanıyabilir. Hadde içine entegre edilmiş sensörlerden gelen veriler, prosesin anlık olarak optimize edilmesini, hadde aşınmasının öngörülmesini ve arızaların proaktif olarak önlenmesini sağlayabilir.
• Simülasyon ve Yapay Zeka Tabanlı Optimizasyon: Sonlu Elemanlar Metodu (FEM) gibi simülasyon araçları, hadde geometrisinin ve proses parametrelerinin tel üzerindeki etkilerini analiz etmek için halihazırda yaygın olarak kullanılmaktadır. Gelecekte, yapay zeka ve makine öğrenmesi algoritmalarının bu simülasyonlarla birleştirilmesi, binlerce farklı senaryoyu sanal ortamda hızla test ederek belirli bir uygulama için en uygun hadde geometrisini ve proses koşullarını otomatik olarak belirleyebilir. Bu, deneme-yanılma süreçlerini ortadan kaldırarak geliştirme sürelerini ve maliyetlerini önemli ölçüde azaltacaktır.
• Sürdürülebilirlik ve Enerji Verimliliği: Enerji maliyetlerinin artması ve çevresel kaygıların yükselmesi, daha az enerji tüketen tel çekme proseslerine olan talebi artırmaktadır. Düşük sürtünme katsayısına sahip yeni malzemeler, optimize edilmiş geometriler ve daha verimli yağlama sistemleri, çekme kuvvetini ve dolayısıyla enerji tüketimini azaltmada kilit rol oynayacaktır.

Bu eğilimler, tel çekme haddesi teknolojisinin gelecekte daha hassas, daha verimli, daha akıllı ve daha sürdürülebilir hale geleceğini göstermektedir. Malzeme bilimi ve dijital teknolojilerdeki yenilikler, bu temel imalat prosesinin sınırlarını zorlamaya devam edecektir. Tel Çekme Haddesi Optimizasyonu
